管用ガスケット
PRODUCTS
石油精製、化学工業、船舶、建設、電力、鉄銅とあらゆる産業分野の配管、機器部品において流体の漏れを防ぐためにガスケットは重要なシール性・クッション性を発揮しています。
ガスケット代表シート / グランドパッキン / ガスケットペースト

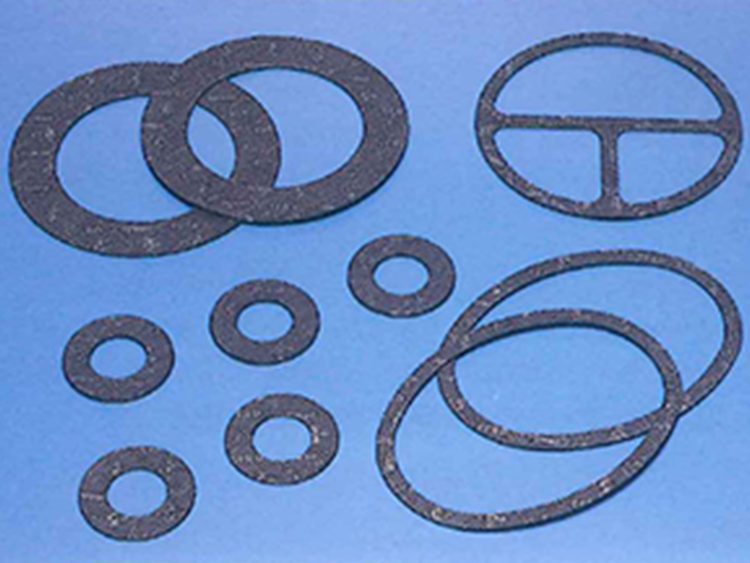

バルカー V/#6500、V/#6500AC

水・油といった一般ユーティリティラインの配管フランジ、各種産業機器用の一般ガスケットとして適しています。
※ V/#6500ACは、6500に腐食抑制効果を持たせステンレス銅フランジに対応します。
※ 原反シート各厚み在庫品です。
主成分
- NBR、アラミド繊維、ロックウール、無機充墳材
ニチアス T/#1995 クリンシル ブラウン一般用

比較的、低温使用でのフランジ、バルブ、各産業、機器用に適しています。
※ 原反シート各厚み在庫品です。
主成分
- NBR、アラミド繊維、無機繊維、無機充墳材
バルカー V/#6502

6500に比べて耐熱性に優れています。
幅広い用途に適用可能です。
※ 原反シート各厚み在庫品です。
主成分
- NBR、アラミド繊維、炭素繊維、ロックウール、無機充墳材

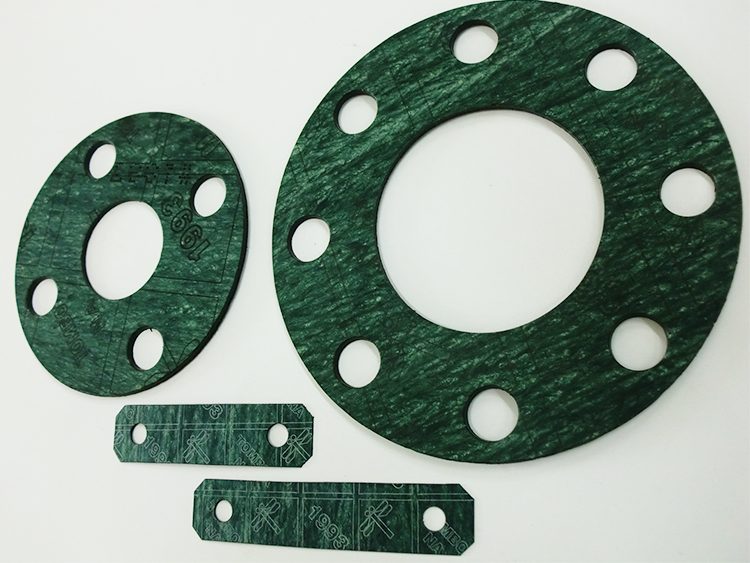

ニチアス T/#1993 クリンシルスーパー蒸気用

耐熱性、耐蒸気性に優れ蒸気ラインに適しています。
※ 原反シート各厚み在庫品です。
主成分
- 特殊ゴム、アラミド繊維、炭素繊維、無機繊維

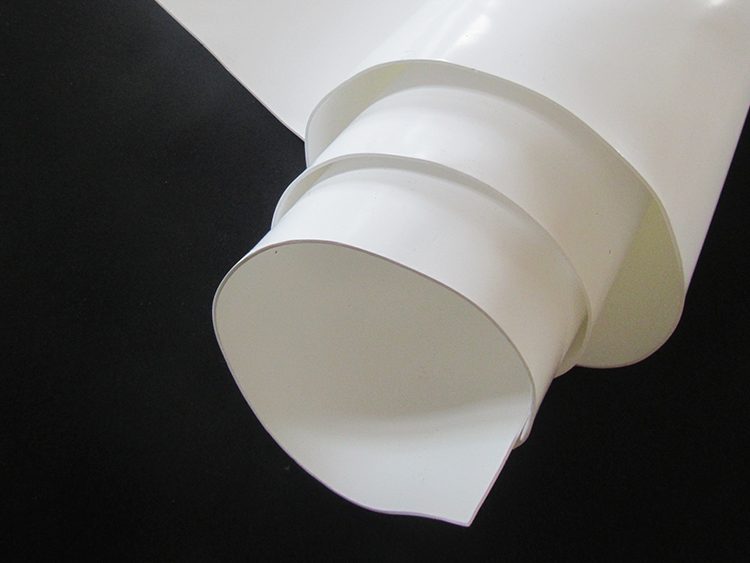

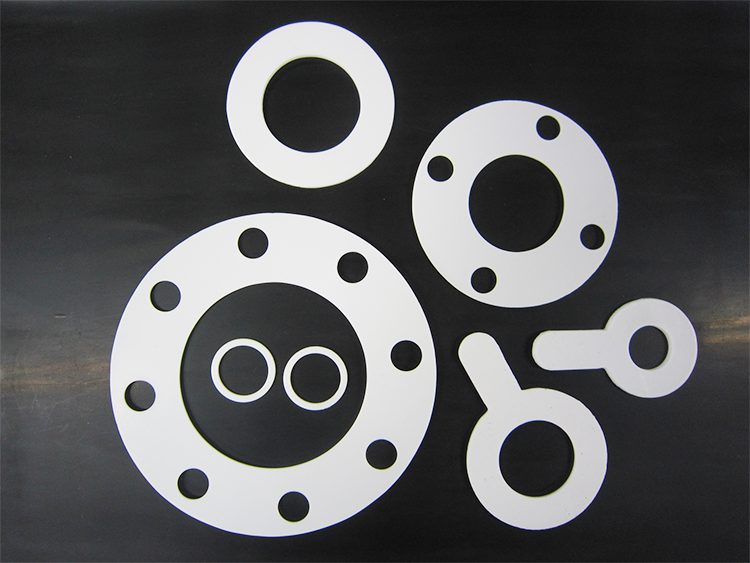

バルカー V/#7010 = トンボ T/#9007

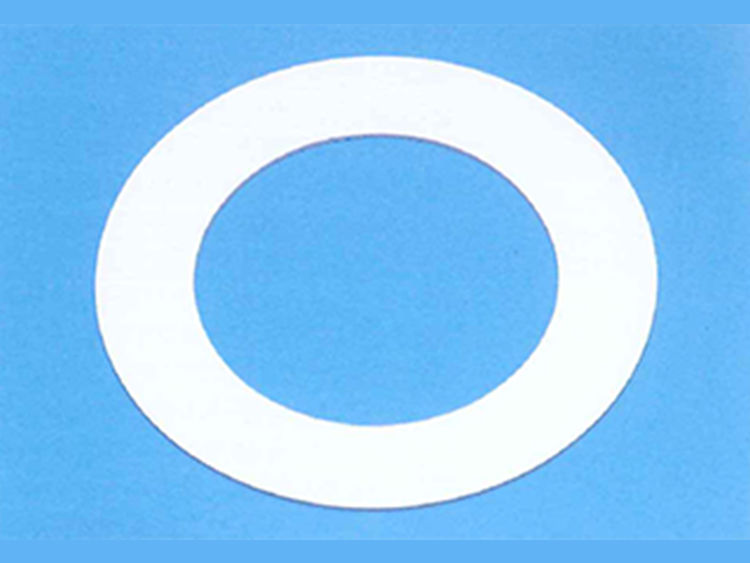

純PTFEシートを打ち抜き加工したガスケットです。
コールドフローを起こしやすいため、原則として溝形フランジでご使用ください。
※ 食品衛生法に適合
※ 原反シート各厚み在庫品です。
主成分
- PTFE
ニチアス T/#1120 クリンシルトップ高温用

-200℃の低温から最高温度260℃(1MPa)まで使用できます。(200MPaの飽和蒸気に使用)
最大口径φ2520、特殊形状にも対応できます。
ステンレスフランジにも使用できます。
主成分
- NBR、アラミド繊維、膨張黒鉛

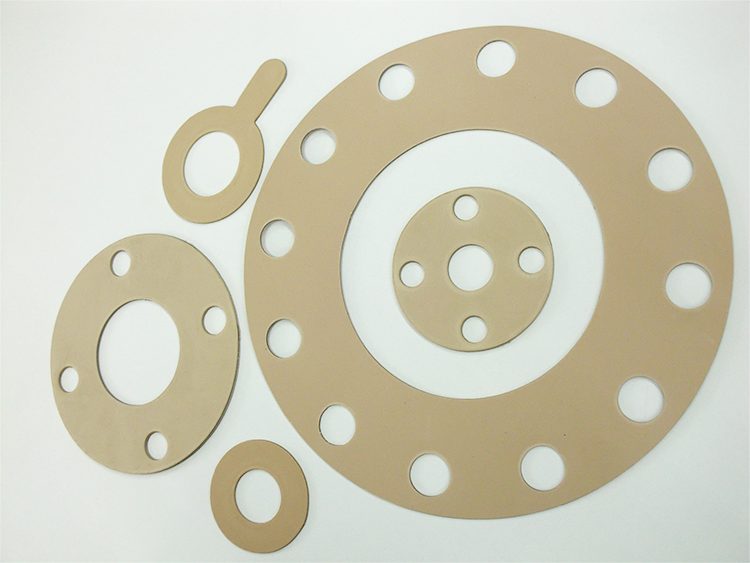

バルカー V/#7020 バルフロン = トンボ T/#9007LC

PTFEの弱点であるコールドフロー(クリープ現象)を改善するため、無機質の充墳材を配合したガスケットで、耐熱・耐薬品・耐コールドフロー性を兼ね備えております。
※ 食品衛生法に適合
※ 原反シート各厚み在庫品です。
主成分
- PTFE、シリカ
ニチアス T/#1133 クリンシルクリーン

従来の充墳材入りPTFEシートより、シール性に優れています。
耐薬品性に優れ、酸・アルカリのいずれにも使用ができます。
※ 食品衛生法に適合
主成分
- PTFE、アルミナ、特殊充墳材

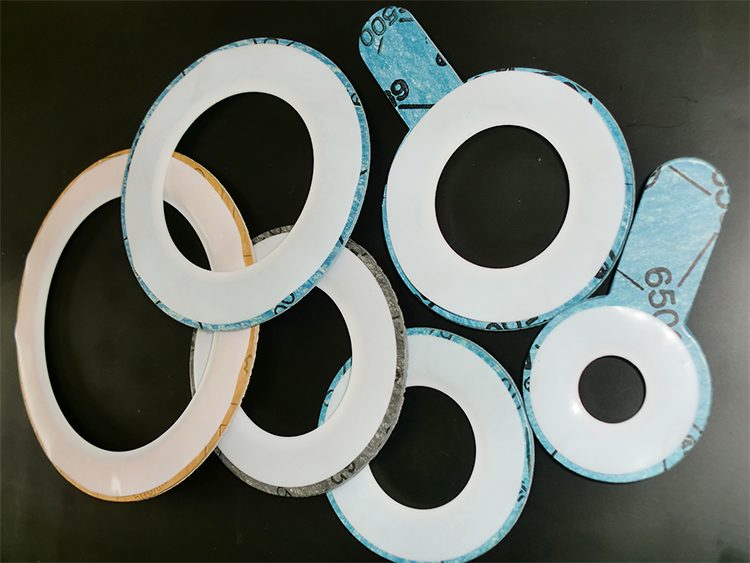

バルカー V/#7030(N)包み = トンボ T/#9010A

ジョイントシートや膨張黒鉛を中芯材に用いた(PTFE)包みガスケットです。
中芯の構造により、N・S・Hタイプの3種類のジャケット形状があります。
※ V/#バルカー Nタイプ、T/#ニチアス Aタイプ在庫品です。
主成分
- 芯材:各ジョイント成分
- 皮:テフロン(PTFE)

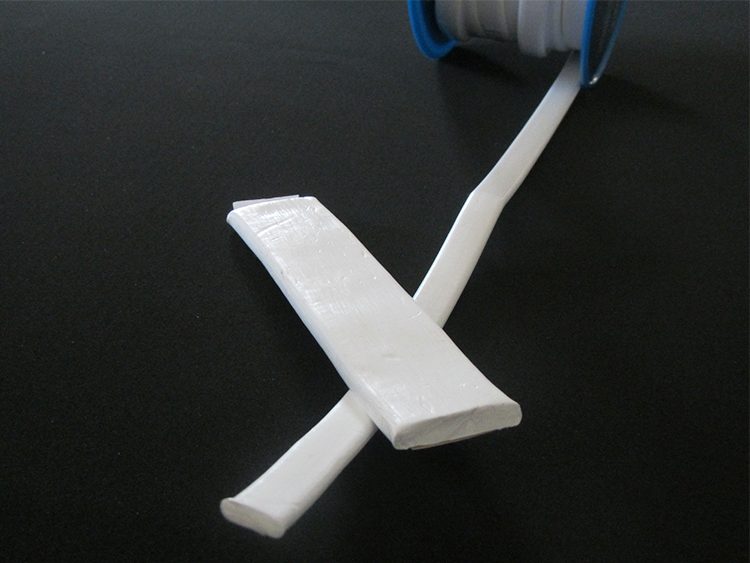

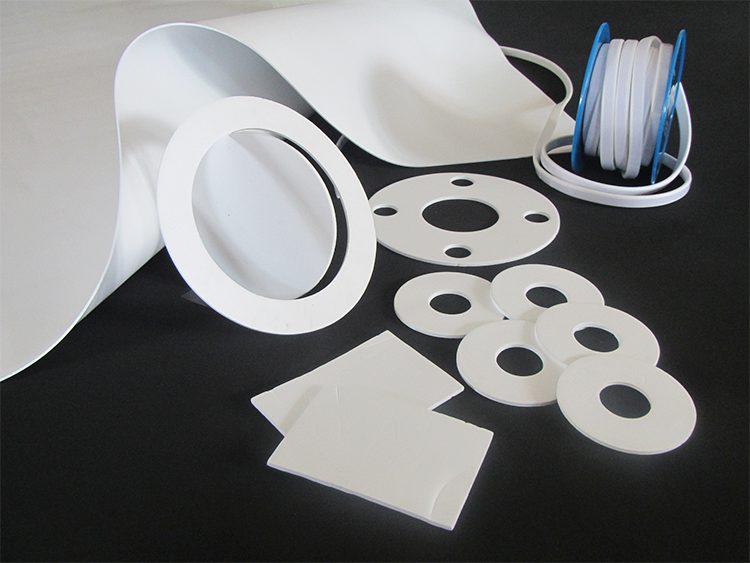

PTFEソフトシール V/#7GP61シリーズ = トンボT/#9096(G)

ソフトで密着性・シール性に優れた100%PTFE(テフロン)素材です。
ヒモ状とシートでの規格サイズがあります。
使用温度 -120℃~+260℃
主成分
- 100%テフロン(PTFE)

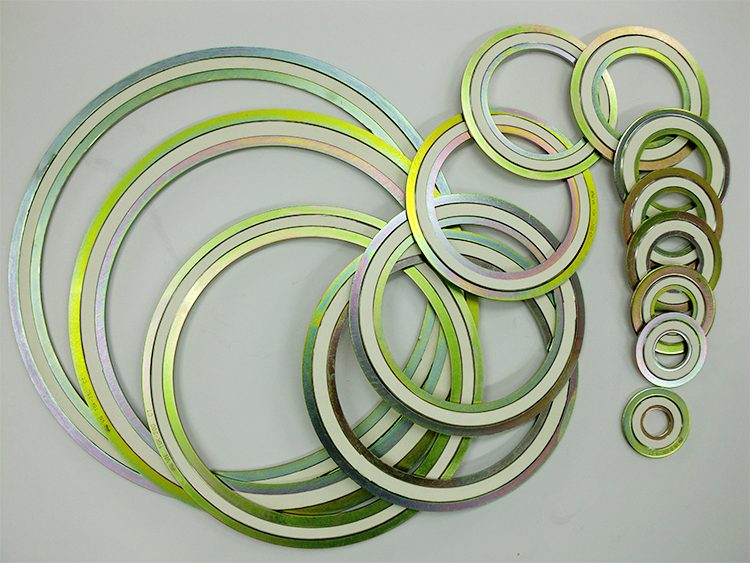

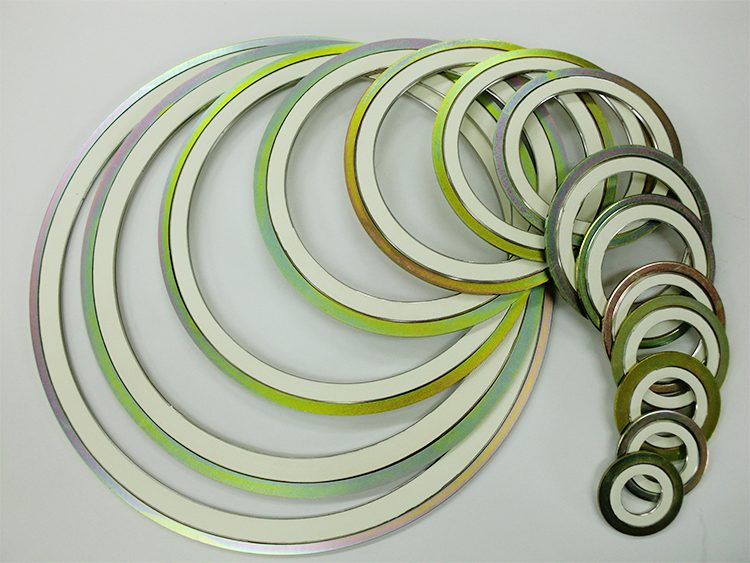

バルカー V/#8596(内外輪付)= トンボT/#1834R

バルカー V/#8590シリーズは無機質紙を用いたうず巻形ガスケットです。
バルカホイルやバルフロンフィラーを使用した製品に比較し経済的です。
※ V/#8596V-SESZZ 15A~300Aまで在庫品です。
※ その他うず巻品番はお取寄せとなります。
※ ニチアス T/#1834Rのお取扱いもございます。
バルカー GF300 ブラックハイパー

高機能シートの中でも、水蒸気や油などのユーティリティラインに最適な一般タイプです。
※ 食品衛生法に適合
主成分
- PTFE、シリカ、黒鉛
バルカー V/#8591(外輪付) = トンボ T/#1834

上記にV/#8596タイプと同材質ですが、形状のみ異なり外輪付となります。
※ V/#8591V-ZESZZ 15A~300Aまで在庫品です。
※ その他うず巻品番はお取寄せとなります。
※ ニチアス T/#1834のお取扱いもございます。

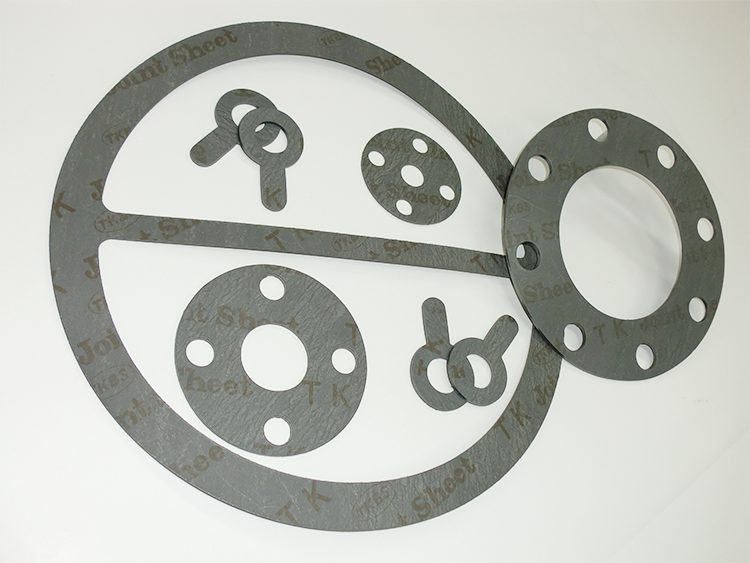

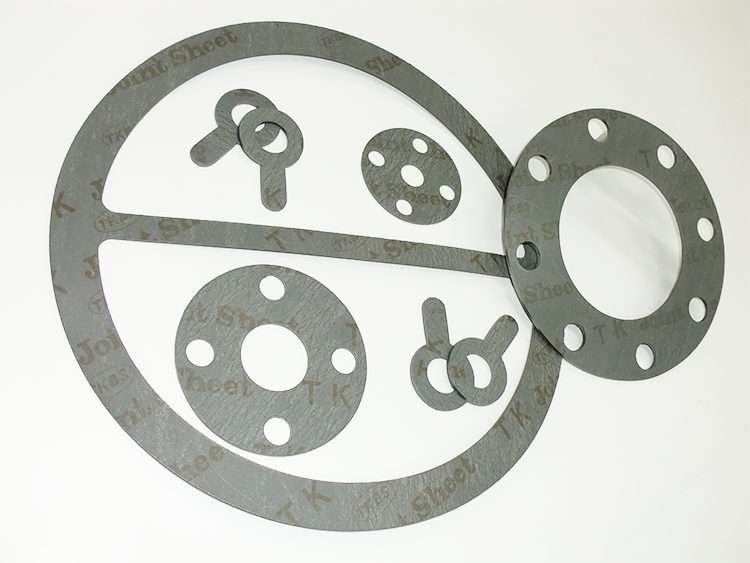

東京興業 TK/#91(高温用)

-50℃の低温から300℃を超える高温まで使用できます。
3.3MPaの飽和蒸気に使用できます。
塩素・硫黄分を管理しているので、ステンレスフランジにも使用できます。
※ 原反シート各厚み在庫品です。
主成分
- NBR、アラミド繊維、生体溶解性無機繊維、膨張黒鉛

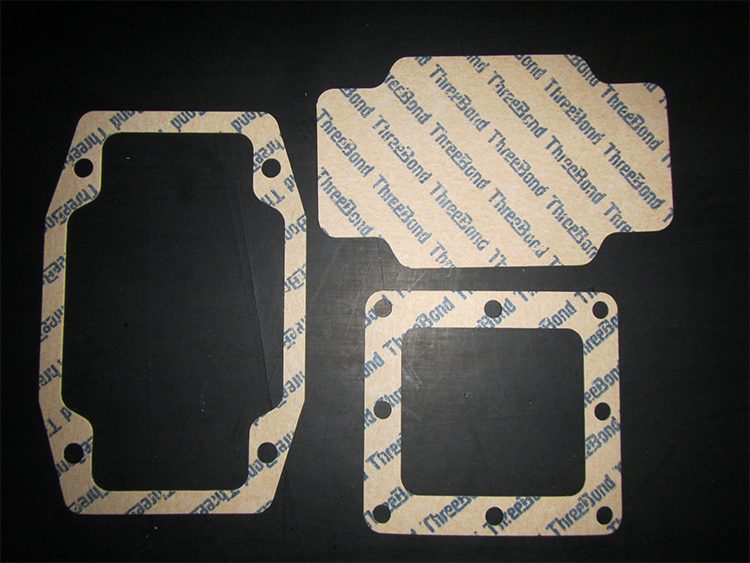

スリーボンド スリーシート Sタイプ

中面左用で用途の広い標準タイプのスタンダード品です。
低温-40℃~-150℃までのご使用が可能です。
※ 原反シート各厚み在庫品です。
主成分
- 不織布や紙にシール材、液状ガスケットを含浸させ、固形ガスケット機能をもたせたもの。
ジャパンマテックス 8131ND

高シール材で耐熱性、耐薬品性に優れています。
長期保存でも劣化はせず、フランジへの固着を大幅に抑制し、締付時に圧力破壊しにくい商品です。
※ お取寄せ商品です。
主成分
- 膨張黒鉛、ステンレス316(0.1mm - 1枚)補強入り

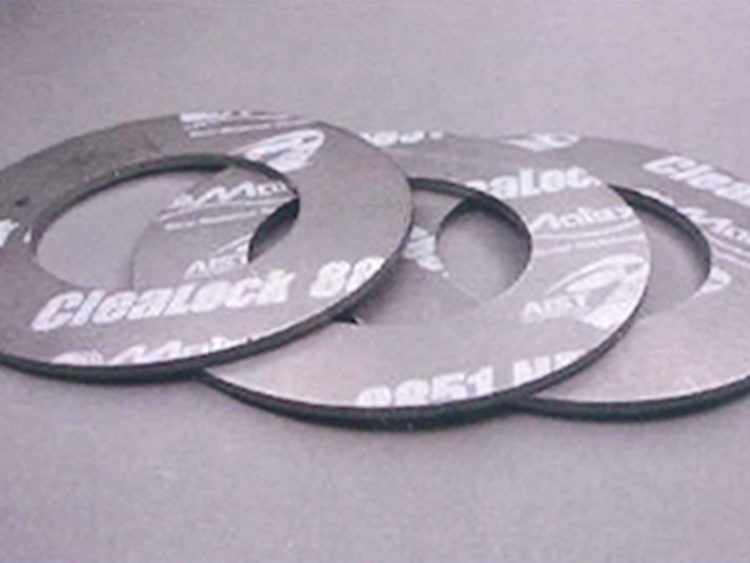

ジャパンマテックス 8851ND

締付感を徹底追求し、驚異的な復元率(75%)、面圧低下が、ほぼ無く、応力緩和率(3%)です。
耐熱性(熱劣化)に優れている。
温度区分によるガスケットの使い分けが不要に。
耐薬品性に優れている。
ガスケットペーストが不要!(固着防止処理)
長期保存でも劣化しない!
※ お取寄せ商品です。
主成分
- 膨張黒鉛、SuS316(0.05mm - 2枚)補強入り

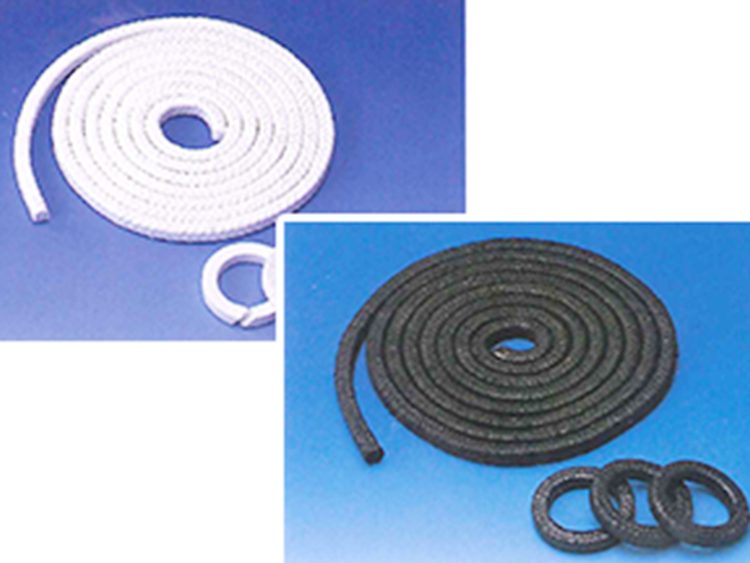

グランドパッキン

バルカー・ニチアス・日本ピラー・ジャパンマテックス・ソーワパンキン他
※ 用途の確認(ポンプ・バルヴ・回転機器)と流体、温度をご確認の上、お問合わせ下さい。
主成分
- 白色:テフロン(PEFE)素材
- 黒色:グラファイト系素材
耐熱ガラス 織布ガスケット・セラミック商品 / フェルト・フィルター

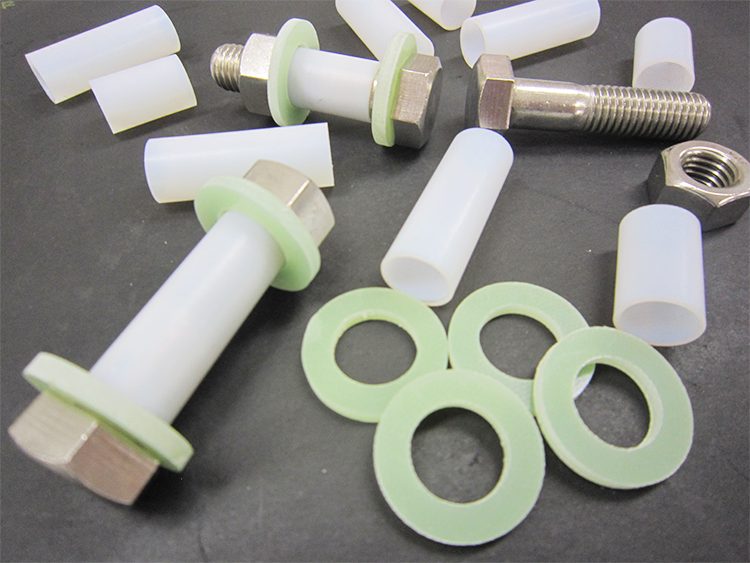

絶縁エポキシワッシャー・スリーブ(PTFE)

耐熱性、耐候性、電気特性に優れています。
絶縁セットとしての使用頻度が多い商品の一つです。
※ 在庫品です。
主成分
- ワッシャー:エポキシガラス樹脂
- スリーブ:テフロン(PTFE)

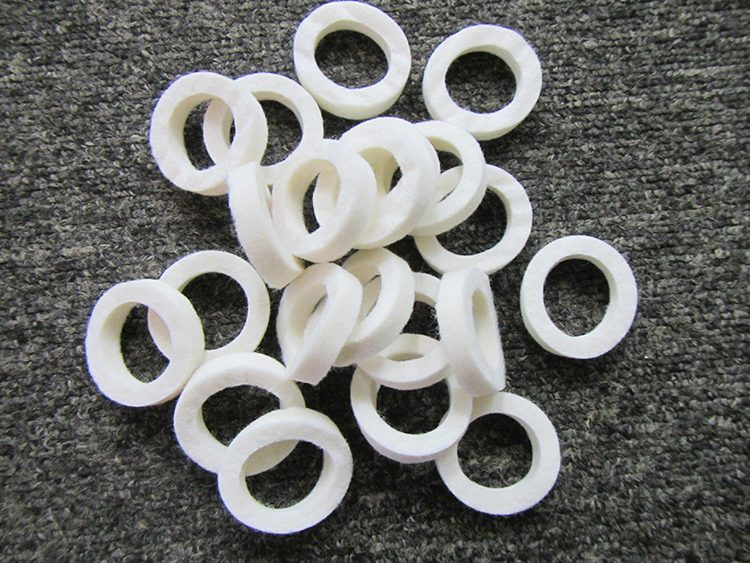

フジコー 白フェルト R25W2

フェルトは羊毛を主体とし、織ったり、編んだりはせずに機械的にからみ合わせて均一な層にしたものです。
※ 原反シート各厚み在庫品です。
主成分
- 羊毛70%以上
ガラスファイバー

ガラスファイバーシートは、物理的、熱的、科学的、電気的に安定した無機質繊維です。
用途に応じて、モールド加工、プレス加工が可能です。
赤・白・黒・グレー(耐熱用)のご用意も可能です。
※ 赤色は常時在庫品です。
主成分
- ガラス繊維

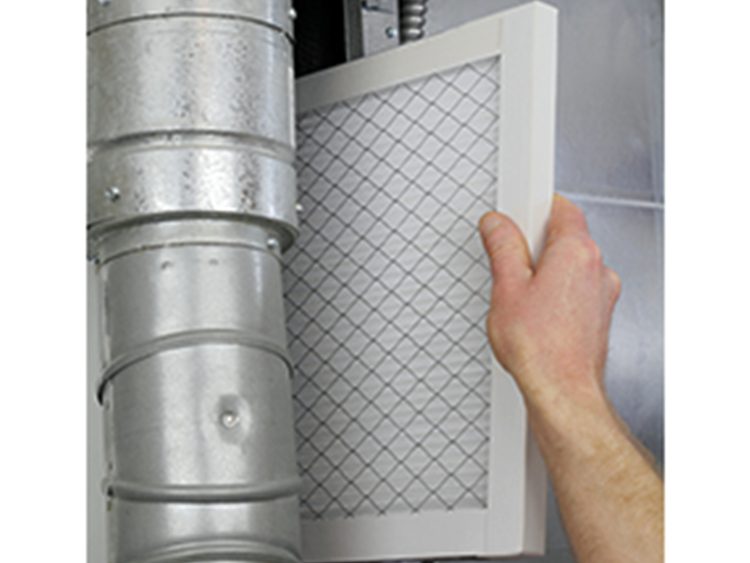

エアーフィルター 金井重要工業(株)

空気の清浄化を必要とするビル、地下街、地下鉄の他、各種工場、半導体エレクトロニクス関係、交通機関、一般的にはご家庭でのキッチン・フード用フィルターとしてもご愛用いただいております。

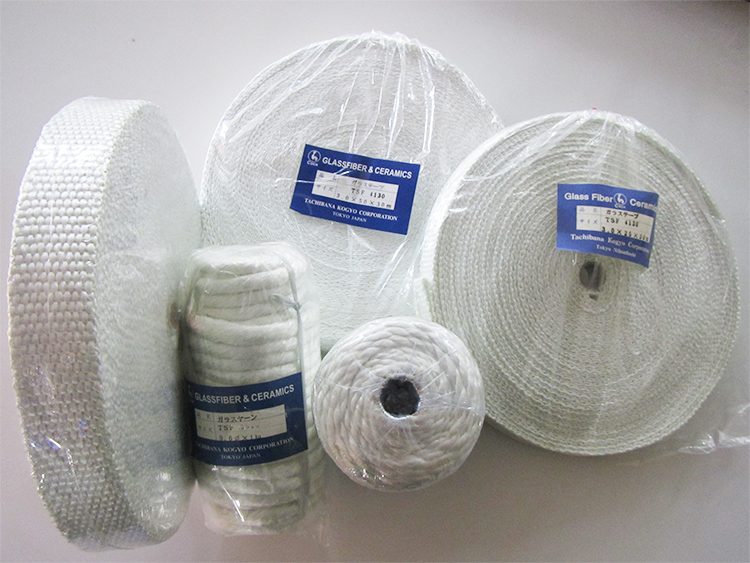

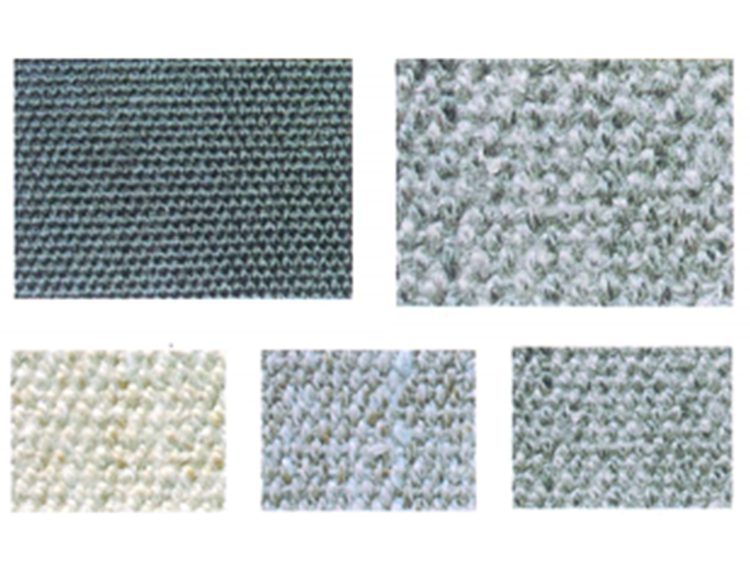

ガラスクロス、リボン、ヤーン

ガラス繊維紡織品は不燃性、耐薬品性、寸法、安定性、張張り強さなどに優れています。
※ こちらのPDFカタログは在庫品です。
※ バルカー(101G、102G、105Gシリーズ、112Gシリーズ)T/#ニチアス品のお取扱いもございます。
主成分
- ガラス繊維

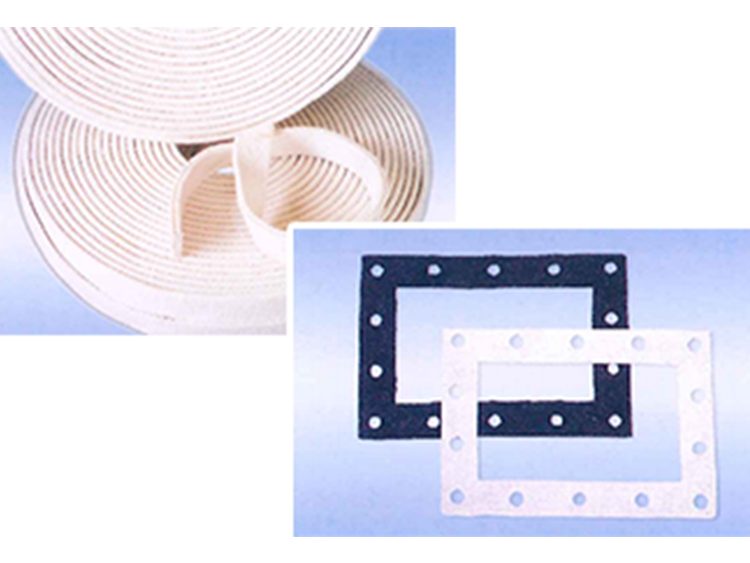

耐熱紡織ゴム引ガスケット

煙道等のマンホール、排気ガス、熱風ダクトなどのシール部に使用されます。
※ こちらのPDFカタログは受注生産品です。
※ V/#バルカー(N214、N314)、T/#ニチアス(1374、1400TH、1400NA-S、1400-ST)のお取扱いもございます。
主成分
- ガラス繊維(+ゴム) / セラミック繊維
セラミックファイバークロス、リボン、ヤーン

セラミックファイバー品は不燃材質で耐熱性に優れた長期間の使用でも劣化がなく熱伝導率が非常に小さい商品です。
※ こちらのPDFカタログはお取寄せ品です。
※ V/#バルカー(112Sシリーズ、101S、102Sシリーズ、105Sシリーズ)、T/#ニチアス品のお取扱いもございます。
主成分
- セラミックファイバー繊維
耐炎クロス、セラミッククロス 他

耐炎クロスは耐炎繊維を使用し、他の製品に比べて難燃性、耐熱性、耐薬品性に優れています。
※ こちらのPDFカタログはお取寄せ品です。
※ V/#バルカー(101C、105C、112C)、T/#ニチアス品のお取扱いもございます。
主成分
- ポリアクリロニトリル(PAN)繊維

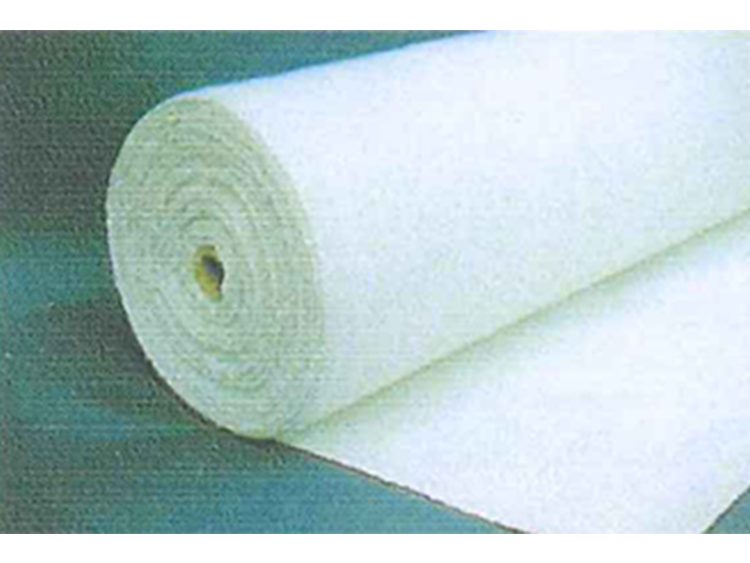

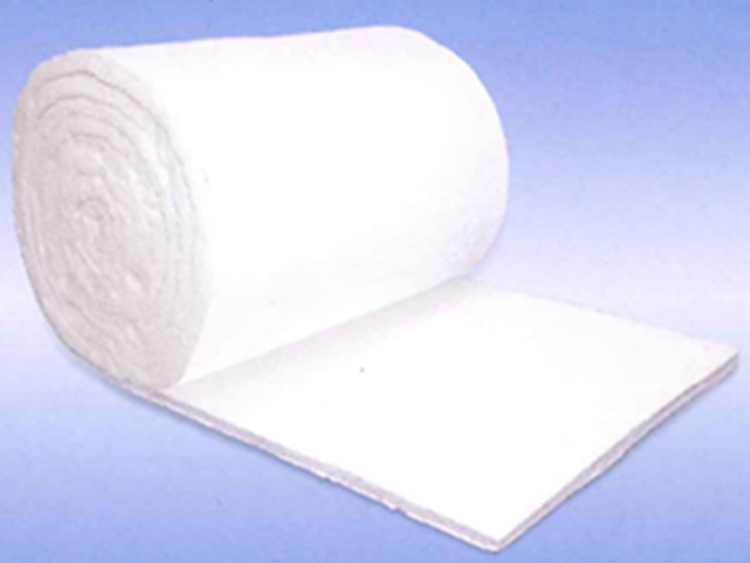

セラミックファイバーブランケット

一般高温断熱材として、窯炉の天井、炉壁の断熱用ライニング材およびバックアップ材にご使用されています。
※ こちらのPDFカタログはお取寄せ品です。
※ ニチアス T/#5120、T/#5220Zのお取扱いもございます。
主成分
- セラミックファイバーを連続的に積層し、ニードルパンチ処理後、毛布状に形成したもの。
ガスケット代表製品 = 温度の目安 =ジョイントシート・テフロン・ボルテックス他
- 100℃以下
- 150℃以下
- 200℃以下
- 260℃以下
- 300℃以下
- 400℃以下
- 450℃以下
- 500℃以下
- 650℃以下
- 750℃以下
100℃以下
用途
水、油、水蒸気などの用役設備配管用
-
V/#6500 = T/#1995
ブルー色
-
V/#6500 = T/#1995
オレンジ・クリンシルブラウン
-
V/#6500AC
ブルー色
-
V/#7010 = T/#9007
白色
150℃以下
用途
水、油、水蒸気などの用役設備配管用
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#6502 = T/#1993
黒色
-
V/#6502 = T/#1993
深緑色・クリンシルスーパー
-
V/#6503
白色
-
V/#6503AC
白色
ステンレス銅腐食抑制タイプ
-
V/#7030(N)= T/#9010A
中芯材 -ジョイントシート
200℃以下
用途
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#7020= T/#9007LG
ベージュ色
-
T/#1120
黒色 クリンシルトップ
260℃以下
用途
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#SF300
オフホワイト色
ホワイトハイパー -
V/#MF300
白色
プライトハイパー
-
V/#7GP66 = T/#9096S
白色
-
V/#7GP66A = T/#9096
白色
-
T/#1133
(PTFE・アルミナ)白色
300℃以下
用途
水、油、水蒸気などの用役設備配管用
-
V/#GF300
ダークグレー ブラックハイパー
-
V/#SF300
オフホワイト
ホワイトハイパー
-
V/#UF300
グレー色
ユニバーサルハイパー -
V/#MF300
ブライトワイパー
-
TK/#91
ダークグレー
400℃以下
用途
水、油、水蒸気などの用役設備配管用
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#VF-35E
バルカホイル
-
V/#6540H
シール幅がない場合
カンプロファイル
-
T/#1834R
NAボルテックス
内外輪付 -
T/#1834R
ボルテックス
外輪付
450℃以下
用途
水、油、水蒸気などの用役設備配管用
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#6596
ブラックタイト
-
V/#6540H
シール幅がない場合
カンプロファイル
500℃以下
用途
水、油、水蒸気などの用役設備配管用
-
うず巻 V/#8596
内外輪付クリーンタイト
-
うず巻 V/#8591
外輪付クリーンタイト
650℃以下
用途
水、油、水蒸気などの用役設備配管用
製品流体用で幅広い流体適正などを考慮した配管用
-
マテックス 8131ND
グラファイト
-
マテックス 8851ND
グラファイト
750℃以下
用途
水、油、水蒸気などの用役設備配管用
製品流体用で幅広い流体適正などを考慮した配管用
-
V/#M596L
マイカフィラー
※ 上記の一覧は、シート選定の目安として表示しております。
流体・最高使用温度・圧力をご確認の上、使用可能なガスケットをご確認下さい。
